隨著工業用電的飛速增長，非線性電力負荷大量增加，某些負荷不僅產生諧波，還引起供電電壓波動與閃變，甚至引起三相電壓不平衡。
諧振引起三相電壓不平衡有兩種：一種是基頻諧振，特征類似于單相接地，即一相電壓降低，另兩相電壓升高，查找故障原因時不易找到故障點，此時可檢查特殊用戶，若不是接地原因，可能就是諧振引起的。另一種是分頻諧振或高頻諧振，特征是三相電壓同時升高。另外，還要注意，空投母線切除部分線路或單相接地故障消失時，如出現接地信號，且一相、兩相或三相電壓超過線電壓，電壓表指針打到頭，并同時緩慢移動，或三相電壓輪流升高超過線電壓，遇到這種情況，一般均屬諧振引起。

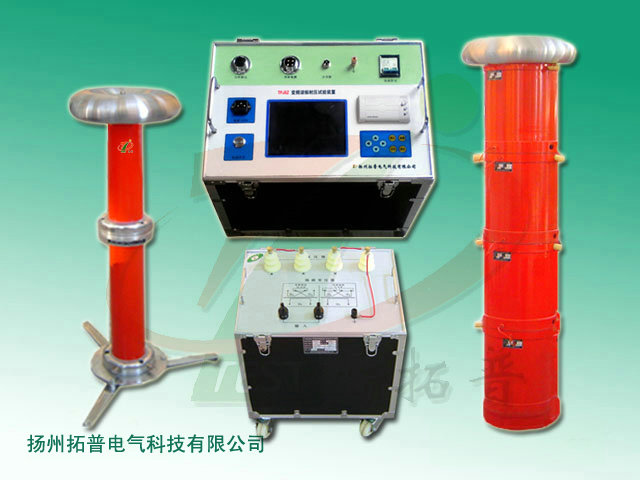

拓普品牌TPJXZ 調頻串并聯諧振交流耐壓試驗裝置技術參數
產品簡介
調頻串并聯諧振交流耐壓試驗裝置是利用調頻、調壓軟件技術，采用16位精細變頻、10KHz載波頻率、SPWM和IPM整體模塊設計、制造。該調頻串并聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
成套構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品、調整被試品頻率。
技術指標
1、工作條件：環境溫度-10～45℃ 相對濕度≤90％ 海拔高度≤2000M
2、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)  380V±l0％三相，50Hz 輸出0～400V
3、額定試驗容量：0～8000KVA（選擇）
4、諧振電壓：0～1000KV（選擇）
5、頻率調節范圍：0.1～300Hz
6、系統測量精度：1級
7、頻率調節分辨率：0.01Hz
8、不穩定度：≤0.05％
9、輸出波形：正弦波
10、波形畸變率：≤0.5％
11、噪聲： 60dB
12、電抗器Q值：30～200
信息整理：調頻串并聯諧振交流耐壓試驗裝置廠家揚州拓普電氣科技有限公司
